双主轴立式数控车床
展示工件 |
|||||||

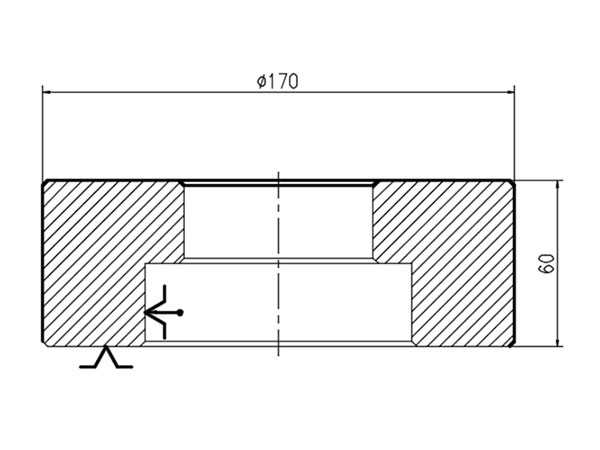

左边体育(OP10): |

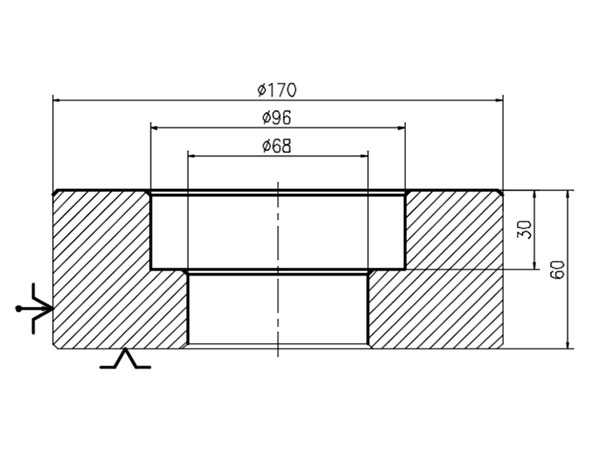

右边体育:(OP20): |
||||||
体育 |
最大工件直径(mm) |
Φ400 |
|||||
最大工件高度(mm) |
450 |
||||||
主轴转速范围(r/min) |
50~2500 |
||||||
伺服主电机功率(kw) |
15 |
||||||
刀具 |
刀具规格 |
外圆车刀:25*25 |
|||||
内孔车刀:D40/D25 |
|||||||
刀片规格 |
CNMG120408 |
||||||
刀片材质 |
CBN |
||||||
切削 参数
|
|
左边体育(OP10) |
右边体育(OP20) |
||||
加工内容 |
精车端面 |
精车内孔,倒角 |
精车端面 |
倒角 |
|||
主轴转速 |
260r/min |
350r/min |
260r/min |
350r/min |
|||
进给速度 |
0.1mm/r |
0.08mm/r |
0.1mm/r |
0.08mm/r |
|||
辅助时间 |
25 S |
0S |
25 S |
0S |
|||
切削时间 |
60 S |
60S |
60S |
15S |
|||
工步 |
85S |
60S |
85S |
15S |
|||
加工 |
145S |
100S |
展示工件 |
|||||||

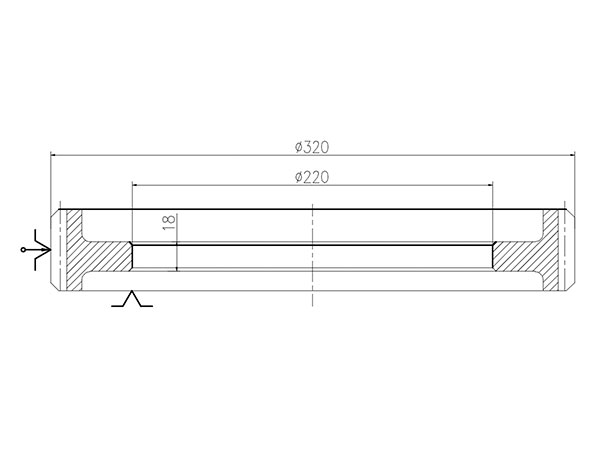

左边体育(OP10): |

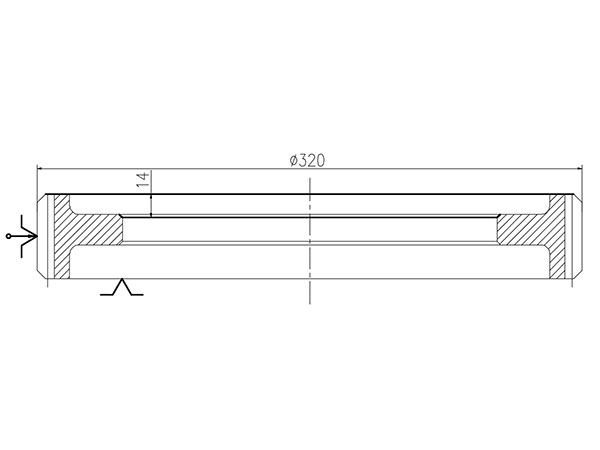

右边体育(OP20): |
||||||
体育 |
最大工件直径(mm) |
Φ400 |
|||||
最大工件高度(mm) |
450 |
||||||
主轴转速范围(r/min) |
50~2500 |
||||||
伺服主电机功率(kw) |
15 |
||||||
刀具 |
刀具规格 |
外圆车刀:20*20/25*25 |
|||||
内孔车刀:D20/D32 |
|||||||
刀片规格 |
TCMT16T304 |
||||||
刀片材质 |
NC3020 |
||||||
切削 参数 |
|
左边体育(OP10) |
右边体育(OP20) |
||||
加工内容 |
精车端面 |
精车内端面、内孔 |
精车端面、外圆 |
||||
主轴转速 |
400r/min |
900r/min |
400r/min |
||||
进给速度 |
0.15mm/r |
0.12mm/r |
0.15mm/r |
||||
辅助时间 |
25 S |
0S |
25 S |
||||
切削时间 |
42 S |
52S |
117S |
||||
工步 |
67S |
52S |
142S |
||||
加工 |
119S |
142S |
